什么是三相不平衡?
发布时间:2022-06-27
文章来源:汉一能源

        三相不平衡是考核电能质量的一个重要指标,虽然电力系统导致三相不平衡的因素有很多,但三相不平衡的情况大多是因为三相元件缺相运行、线路参数配置不合理(单相负荷匹配不平衡)、系统电力谐波超标等。



        三相不平衡会直接导致负荷重的一相电压较低,中性点流过电流超标,负荷较轻的一相过电压运行,供电线路损耗增大,还会对影响电变压器的安全运行。

三相不平衡的基本概念

        三相不平衡是指在电力系统中三相电流(或电压)幅值不一致,且幅值差超过规定范围。由于各相电源所加的负荷不均衡所致,属于基波负荷配置问题。发生三相不平衡即与用户负荷特性有关,同时与电力系统的规划、负荷分配也有关。在电网系统中,三相平衡主要指的是三相的电压相量的大小相等,而且如果按照A、B、C的顺序进行排列,他们两两之间构成的角度都为2n/3。
    而三相不平衡就是指相量大小、角度的不一致。《电能质量三相电压允许不平衡度》(GB/T15543-1995)适用于交流额定频率为 50 赫兹。在电力系统正常运行方式下,由于负序分量而引起的 PCC 点连接点的电压不平衡。该标准规定:电力系统公共连接点正常运行方式下不平衡度允许值为 2%,短时间不得超过 4%。


1

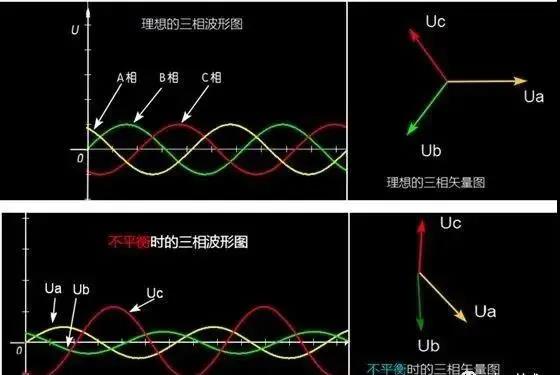

理想的三相波形图与不平衡时的三相波形图

三相不平衡常用的计算方式有两种

不平衡度%=(最大电流-最小电流)/最大电流×100%
不平衡度%=(MAX相电流-三相平均电流)/三相平均电流×100%
举个例子:
三相电流分别为IA=9A IB=8A IC=4A,则三相平均电流为7A,相电流-三相平均电流分别为2A 1A 3A,取差值最大那个,故MAX(相电流-三相平均电流)=3A,所以三相电流不平衡度=3/7。
